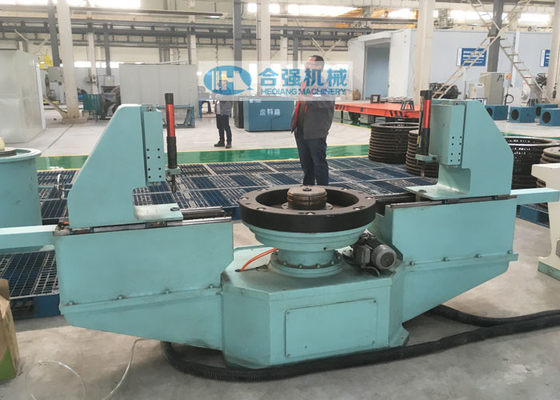

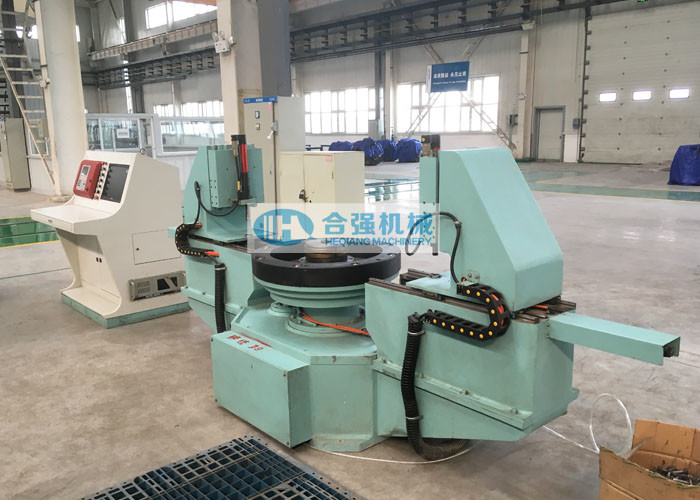

Машина собрания болта тормозной шайбы колеса

Железнодорожное оборудование мастерской для локомотивного собрания тормозной шайбы

Объем применения:
Эта машина собрания болта тормозной шайбы колеса главным образом использована для автоматических монтажных работ болтов соединения для железнодорожных локомотивных колес и тормозной шайбы. Система управления может реальное время контролировать деятельность и записывать, сохранять и экспортировать asembly данные.

Технические параметры:

(*The детализирует параметры можно отрегулировать согласно требованиям к клиента фактическим.)

Основные особенности:

• Машина главным образом составлена тела машины, eletric ключа, роторной таблицы, управляющего устройства, центризовать и запирающего устройства, начального располагая прибора, располагая механизм, eclectrial систему управления и etc.
• Процесс сборки: во первых подъем пре-собранное колесо с тормозной шайбой на роторную таблицу, роторная таблица автоматически расположит и расширит и исправит скважину колеса, тогда штепсельная вилка начального располагая прибора будет стоять против поверхности тормозной шайбы, тормозная шайба вращает медленно с роторной таблицей, штепсельная вилка начального располагая прибора будет введена в отверстие для болтов под силой, в это время, роторная таблица остановит вращать и завершена тормозная шайба колеса начальный располагать. После этого, роторная таблица вместе с более низкой таблицей вращает ко дну электрического ключа, и начаты болты с обеих сторон платформы зажаты перед электрическим ключем, болты в отверстии для болтов сперва будут забоданы. После того как электрический ключ поднят домкратом, электрический ключ двигает вниз и начинает собрать болты винтов. После пары болтов соберите, роторная таблица вращает для того чтобы пойти для собрания следующих пар болтов согласно предпрограммированной последовательности до тех пор пока все болты не собраны. После того как болты собраны, rotaty таблица возвращает в исходное положение, и собранная тормозная шайба колеса поднята вне для выполнения монтажных работ колеса и тормозной шайбы.
• Машина может автоматически расположить колесо, никакая потребность вручную поворачивает колесо для приспособления машины.
• Машина имеет функцию автоматические располагать и зажимать. Одна загрузка времени для выполнения собрания всех болтов автоматического.
• Только один оператор требуемый, что выполнить все монтажные работы.

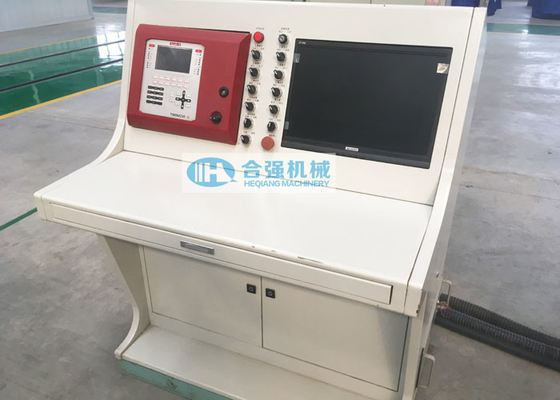

• PLC Сименс и компьютер AdvanTech промышленный для того чтобы контролировать и контролировать деятельность.
• Компоненты металла оборудования и аппаратур rustproof и покрашены за исключением подвергая механической обработке поверхности и гальванизируя поверхности.

Технические документы:
Следующие технические документы будут поставлены вместе с машиной когда доставка в документальной копии и недокументальной копии в английском языке (снабдите E-экземпляр покупатель перед доставкой):

• Руководство по эксплуатации работать и обслуживания;
• Компоновочный чертеж, диаграмма электрической схемы;
• Чертеж учреждения;
• Список запасной части, список особенного инструмента;
• Сертификат продукта/сертификат принятия фабрики, etc
